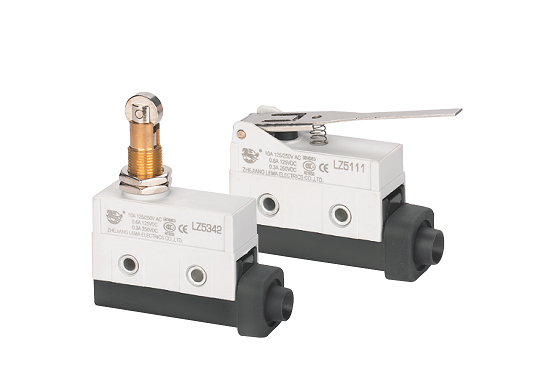

配電柜位置開關（即行程開關）用途廣泛，一般用于檢查燈的控制電路中。當配電柜的檢修門打開時，檢修燈將亮起。當行程開關用于機械中時，它用來反映工作機械的行程位置，并發出控制其運動方向或行程大小的命令。位置開關有很多種，分為運動形式直動式和旋轉式;按接觸性質分，有接觸和無接觸。
一、行程開關結特點
各種位置開關的基本結構是一樣的，不同的是位置開關的傳動裝置和動作速度不同，所以可以用在各種場合。
二、行程開關用途
用于生產機械的位置修改時，需要接通或關斷一些控制電路，以滿足一定的控制要求。行程開關的內部接線分為常開觸點和常閉觸點。總共有4個終端。
三、行程開關的選擇標準
可根據使用場合和控制電路的要求選擇。當機械運動速度較慢，控制回路中的電流較大時，可選用速動位置開關;如果控制電路較多，不便于安裝，可以選擇帶凸輪的旋轉位置開關;如果要求開關具有較高的工作效率和較高的可靠性，可以選擇管體的無觸點位置開關。
四、行程開關接線注意事項
1、位置開關的金屬外殼也必須正常接地。
2、如果調試時無條件進行實際機械安裝試驗，可在控制面板下方兩側安裝位置開關進行手動模擬試驗。
3、配電柜帶電驗證時，必須使用手動位置開關來測試行程控制和終端保護動作是否正常可靠如果電機正向旋轉，（工作臺向右運動）當移動位置開關SQ1時，電機不會反轉，而是繼續正轉如果再移動SQ3，電機無法停止，可能是三相電源的相序反了糾正后再試，以防設備事故。
