行程開關（又稱限位開關）其中一種是常用的小電流主電器。利用生產機械運動部件的碰撞使其觸點移動來實現(xiàn)控制電路的接通或斷開，達到一定的控制目的。通常這種開關是用來限制機械運動的位置或行程，使運動的機械按照一定的位置或行程自動停止、反向運動、變速運動或自動往復運動等。
行程開關的分類
1、直動式行程開關。其動作原理與按鈕開關相同，但其觸點的開閉速度取決于生產機械的運行速度，不適用于0以下的速度.4m/min的場所。

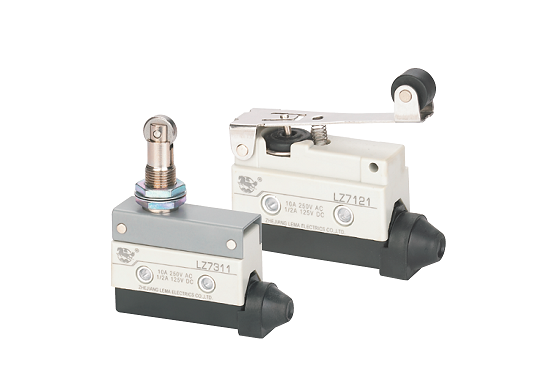

2、滾輪式行程開關。當受控機器上的碰撞塊與帶滾輪的碰撞桿碰撞時，碰撞桿向右轉動，帶動凸輪轉動，并向下推動推桿，使微動開關中的觸點快速移動。當運動機器返回時，在回位彈簧的作用下，運動部件的各部分都復位。
3、微動開關行程開關。
行程開關的物理接線方法
1、用螺絲刀拆下四個螺釘。拆下蓋板和絕緣墊。這時你可以看到開關的內部，有四個接線螺絲。
2、然后用萬用表測量電阻。紅色和黑色的筆分別連接到上部和下部接線螺釘。此時是相通的。
3、同時測量另外兩個接線螺釘，在不拉動開關的情況下應將其斷開。也就是說，開關手柄的位置是同一個位置。
4、因為這臺機器的行程開關的接線是三根。因為兩個交流接觸器是通過拉動其位置來工作的。所以可以解釋它的三條線應該是，一條是電源線，另外兩條是兩個接觸器的電源線。所以兩個接線螺絲短接形成一個連接電路。
5、此時，將紅線，即電源，連接到下接線螺絲上。因此，當拉動開關時，連接螺絲觸點有電源。
6、然后將一根藍線連接到上部接線螺釘。這其實是一個接觸器的電源線。當然也可以接在左邊位置。
7、將剩余的黑線連接到藍線的相應位置。這樣，兩個接觸器的電源通過拉動開關位置來改變兩個接觸器的工作狀態(tài)。這就完成了行程開關的接線。
